Modbus设备对接
操作步骤
登录物联网平台
打开左侧菜单栏设备管理->产品->添加

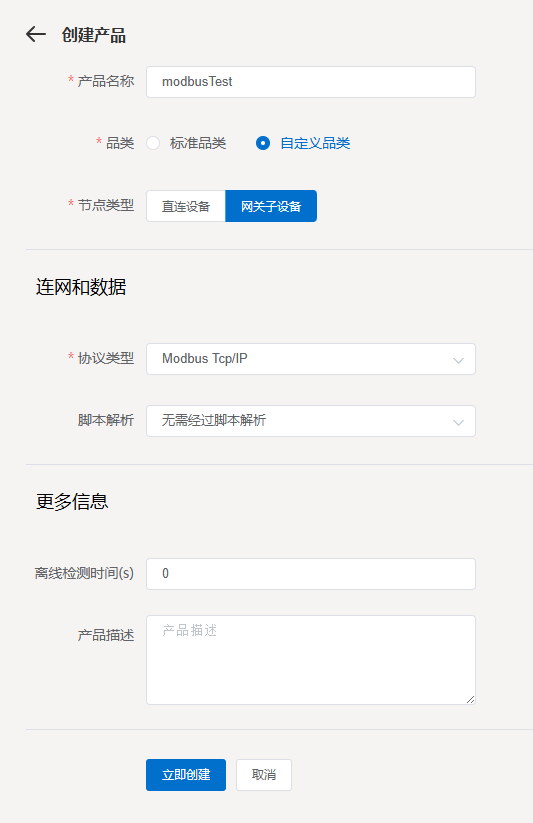

品类选择自定义品类、节点类型选择网关子设备，其它默认，点击立即创建

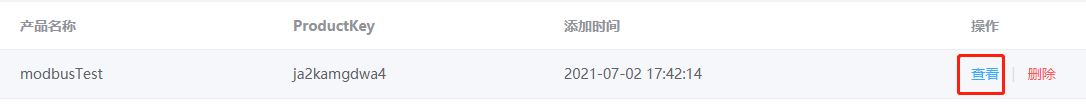

选择刚刚创建的产品，点击查看

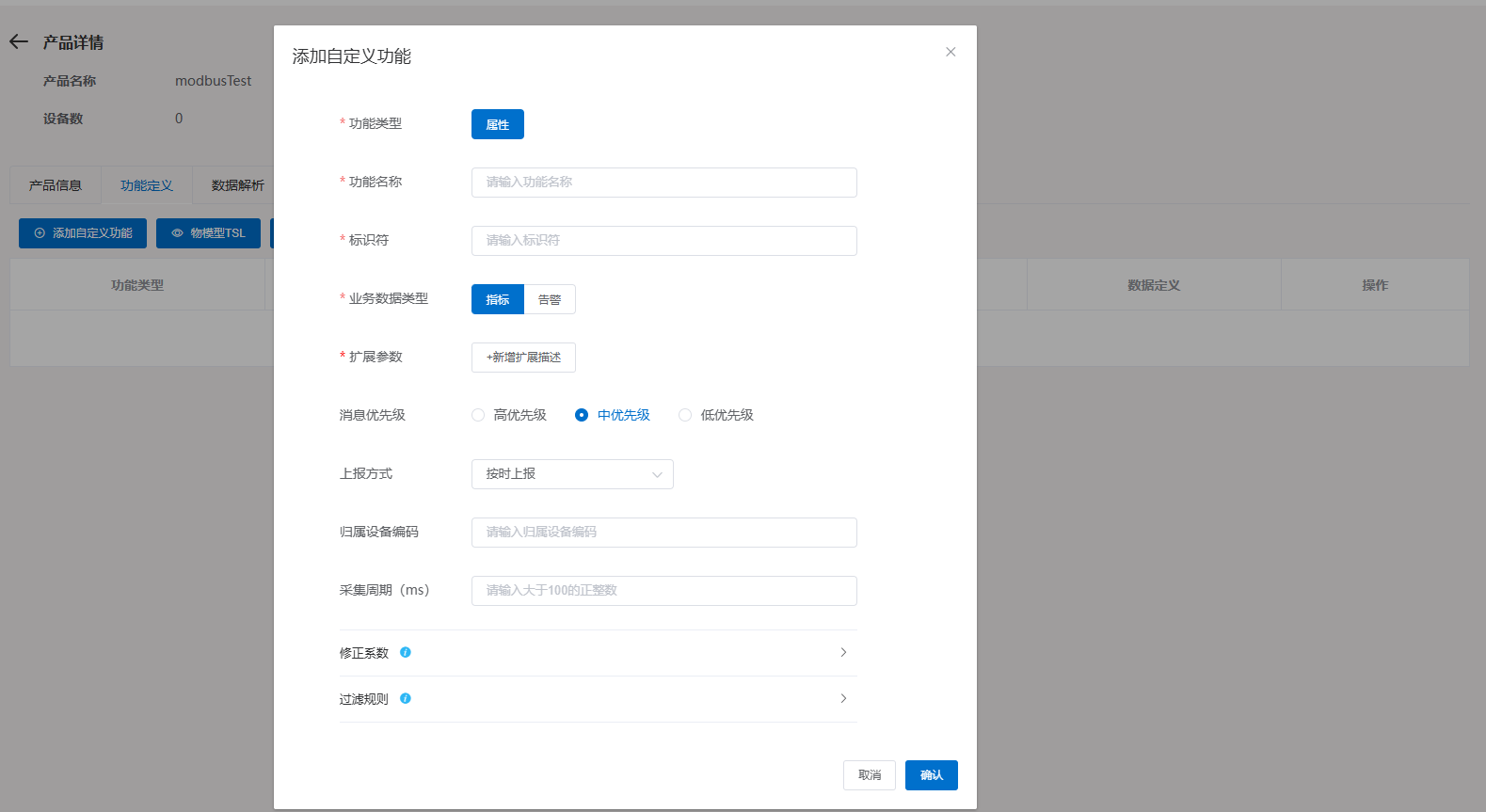

选择功能定义标签页，添加自定义功能
| 参数 | 描述 |
|---|---|
| 功能名称 | 属性的名称，例如：生产速度。同一产品下功能名称不能重复。支持中文、英文字母、日文、数字、短划线（-）、下划线（_）、正斜线（/）和英文句号（.），且必须以中文、英文、日文或数字开头，不超过30个字符。输入功能名称时，将从标准功能库中筛选匹配的标准功能供您选择，您可以参考标准功能进行配置。 |
| 标识符(identify) | 设置设备名称。设备名称在产品内具有唯一性。设备名称长度为2-64个字符，可包含英文字母、数字 |
| 业务数据类型 | 属性的业务类型，分为指标和告警两种，不同的业务类型会发送到不同的kafka主题。 |
| 消息优先级 | 属性的优先级，不同的优先级会发送到不同的kafka主题，方便上层应用使用不同的策略消费消息 |
| 上报方式 | 属性的上报方式 按时上报：根据采集周期定时上报，属性设置的采集周期优先级高于设备设置的采集周期。 变更上报：只有属性的值发生了变化才上报到消息队列。 |
| 归属设备编码 | 属性所属的设备编码，设备名称长度为2-64个字符，可包含英文字母、数字。默认为空表示属于设备本身。如果自定义编码，则发送消息时按照自定义的设备编码发送。 |
| 采集周期 | 上报方式为按时上报时，会根据采集周期定时上报，此设置的优先级高于设备配置的采集周期。 |
| 扩展描述 | 接入网关协议为Modbus时，需设置以下参数： 操作类型： 离散量输入（只读，0x02） 线圈状态（只读，0x01） 保持寄存器（只读，0x03） 输入寄存器（只读，0x04） 寄存器地址：十六进制，必须以0x开头，且限制范围是0x0~0xFFFF，例如：0xFE。 原始数据类型：支持int8、int16、int32、int64、float、double、bits。 比特位置：原始数据类型选择bits时的参数。选择数据对应的位置和长度。 数量：设置寄存器数量 |
| 修正系数 | 属性通过一定的计算生成新的值 普通计算： K值表示乘除因子，原始值会乘以k值。B值是加减因子，原始值会加上B值，B值为负数时表示减法 公式计算： 当前属性变量用x代替，涉及浮点数的乘除要额外添加一个.0 例如：x/10.0+20 组合计算： 支持当前指标的值由其他值计算而来。将其他值的标识符放入#{}括号中，然后写计算表达式。例如：#{lenght} * #{weight} |
| 过滤规则 | 配置了过滤规则，数据将根据规则进行单个属性过滤,或是整条消息丢弃. |
字节顺序配置映射表
| 交换寄存器内高低字节 | 交换寄存器顺序 | modbus slave的模式 |
|---|---|---|
| false | false | big-endian |
| true | true | little-endian |
| true | fasle | big-endian swap byte |
| fasle | true | little-endian swap byte |

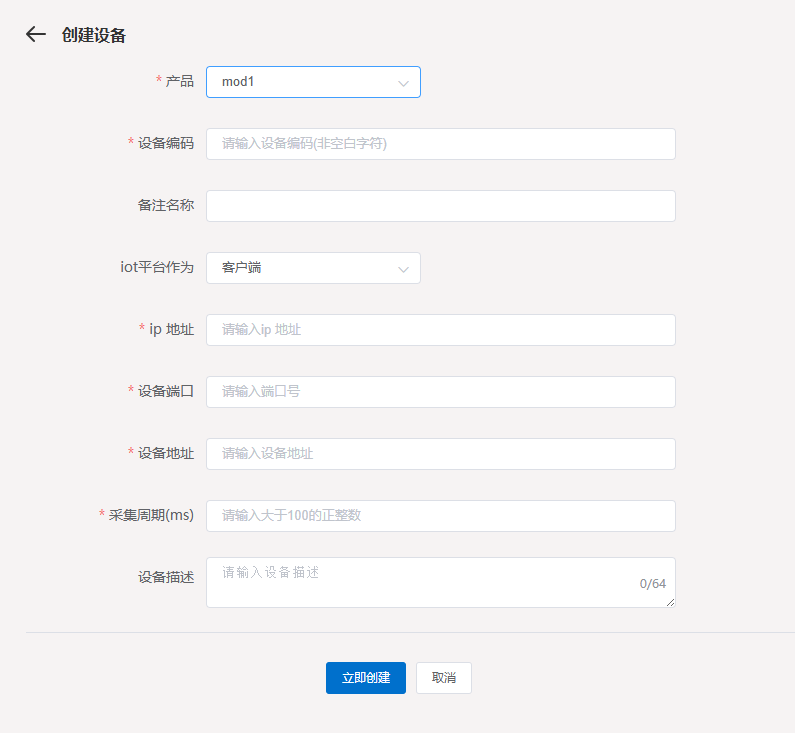

- 打开左侧菜单栏设备管理->设备->添加
| 参数 | 描述 |
|---|---|
| 产品 | 选择产品。新创建的设备将继承该产品定义好的功能和特性。 |
| 设备编码 | 设置设备名称。设备名称在产品内具有唯一性。设备名称长度为4-32个字符，可包含英文字母、数字 |
| 备注名称 | 设备的备注名称，可以使用中文描述 |
| IOT平台作为 | 客户端或者服务端 |
| ip地址 | modbus设备的静态IP地址 |
| 设备端口 | modbus设备开放的端口 |
| 设备地址 | modbus的协议地址 |
| 采集周期 | 定时采集周期 |
| 设备描述 | 设备描述 |
数据调测
待补充
