Yelink协议

Yelink协议是针对物联网开发领域设计的一种数据交换规范，数据格式是JSON，用于设备端和物联网平台的双向通信，更便捷地实现和规范了设备端和物联网平台之间的业务数据交互。

以下为您介绍Yelink协议下，设备数据上下行原理。

设备上报属性或事件

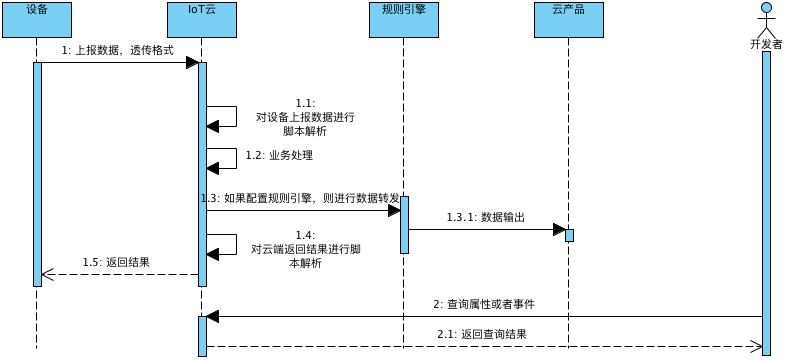

  • 透传格式（透传/自定义）数据

    1. 流程说明

datapost

i. 设备通过透传格式数据的Topic，上报透传数据。

ii. 物联网平台通过数据解析脚本先对设备上报的数据进行解析。调用脚本中的rawDataToProtocol方法，将设备上报的数据转换为物联网平台标准数据格式（Yelink JSON格式）。

iii. 调用数据解析脚本中的protocolToRawData方法，对结果数据进行格式转换，将数据解析为设备可以接收的数据格式。

iv. 推送解析后的返回结果数据给设备

  1. Topic说明

    • 请求Topic：/sys/${productId}/${devName}/thing/dtu/up_raw
    • 响应Topic：/sys/${productId}/${devName} /thing/dtu/up_raw_reply

  2. 数据格式

    • 请求数据为设备上报的原始报文。通过MQTT协议透传的数据为16进制格式。

    • 平台响应的Yelink JSON格式

      {
    "id":"123",
    "code":200,
    "data":{}
}

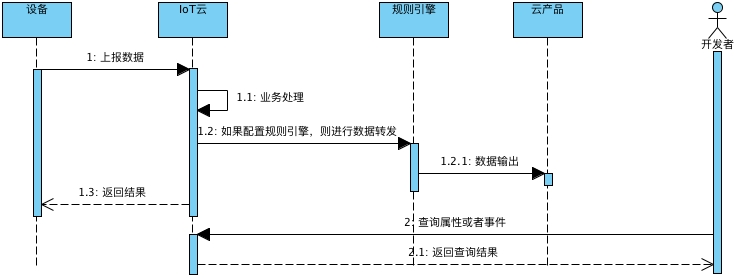

  • 非透传格式（Yelink JSON）数据

    datapost

    1. 流程说明
      1. 设备使用非透传格式数据的Topic，上报数据。
      2. 物联网平台进行业务处理。
      3. 联网平台返回处理结果。

    2. Topic说明

      • 设备属性上报请求Topic：/sys/${productId}/${devName}/thing/event/property/post
      • 设备属性上报响应Topic: /sys/${productId}/${devName}/thing/event/property/post_reply
      • 设备事件上报请求Topic: /sys/${productId}/${devName}/thing/event/${tsl.event.identifer} /post
      • 设备事件上报响应Topic: /sys/${productId}/${devName}/thing/event/${tsl.event.identifer} /post_reply

    3. 数据格式

      • 设备属性上报请求数据格式：

        {
  "id": "123",
  "version": "1.0",
  "params": {
    "Power": "on",
    "WF": 23.6
  },
  "method": "thing.event.property.post"
}

        请求参数说明

参数 类型 说明
id String 消息ID号。String类型的数字，取值范围0~4294967295，且每个消息ID在当前设备中具有唯一性。
version String 协议版本号，目前协议版本号唯一取值为1.0。
method String 请求方法。取值：thing.event.property.post。
params Object 请求参数。如以上示例中，设备上报了的两个属性Power和WF和具体属性信息。

​

​

  • 设备事件上报请求数据格式
{
  "id": "123",
  "version": "1.0",
  "params": {
    "Power": "on",
    "WF": 23.6
  },
  "method": "thing.event.{tsl.event.identifier}.post"
}
参数 类型 说明
id String 消息ID号。String类型的数字，取值范围0~4294967295，且每个消息ID在当前设备中具有唯一性。
version String 协议版本号，目前协议版本号唯一取值为1.0。
method String 请求参数。取值：thing.event.{tsl.event.identifier}.post。
params Object 上报事件的参数。
  • 设备上报属性或事件响应数据格式
{
  "id": "123",
  "code": 200,
  "data": {}
}

响应参数说明

参数 类型 说明
id String 消息ID号，String类型的数字，取值范围0~4294967295，且每个消息ID在当前设备中具有唯一性。
code Integer 结果状态码。
data String 请求成功时，返回的数据。

调用设备服务或设置属性

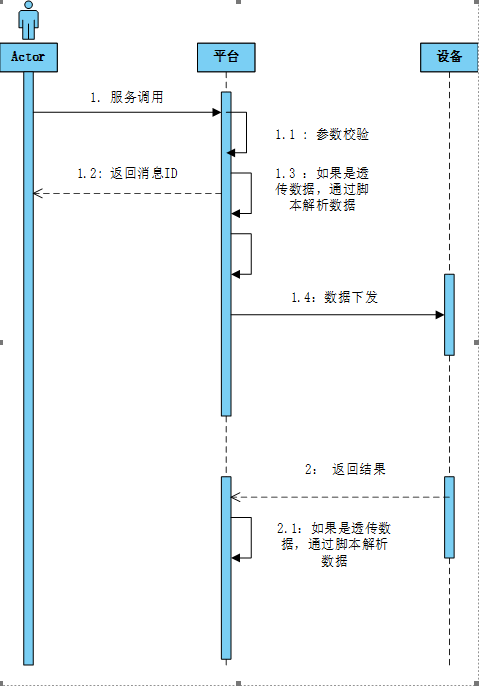

  • 异步服务调用或属性设置

    1. 流程说明

    asnycService

  1. 设置属性或调用服务

  2. 物联网平台对您提交的参数进行校验。

  3. 物联网平台采用异步调用方式下发数据给设备，并返回调用操作结果。若没有报错，则结果中携带下发给设备的消息ID。

    说明 对于透传格式（透传/自定义）数据，则会调用数据解析脚本中的protocolToRawData方法，对数据进行数据格式转换后，再将转换后的数据下发给设备。

  4. 设备收到数据后，进行业务处理。

    说明

    • 如果是透传格式（透传/自定义）数据，则使用透传格式数据的Topic。
    • 如果是非透传格式（Yelink JSON）数据，则使用非透传格式数据的Topic

  5. 设备完成业务处理后，返回处理结果给物联网平台。

  6. 物联网平台收到处理结果的后续操作：

    • 如果是透传格式（透传/自定义）数据，将调用数据解析脚本中的rawDataToProtocol方法，对设备返回的结果进行数据格式转换。

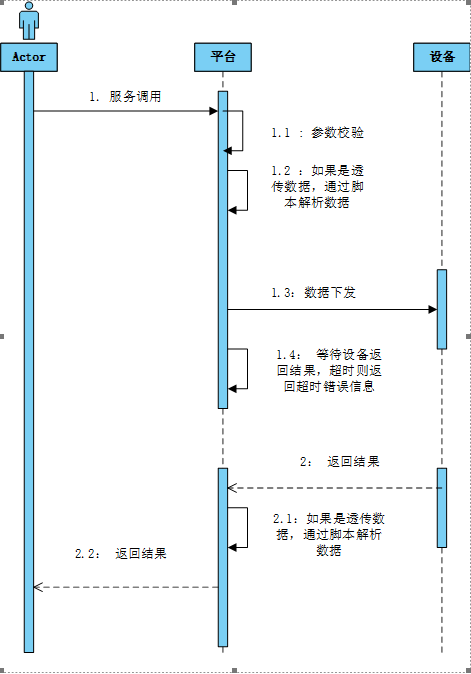

  7. 同步服务调用

asnycService

  1. 设置属性或调用服务
  2. 物联网平台对您提交的参数进行校验。

  3. 使用同步调用方式，调用RRPC的Topic，下发数据给设备，物联网平台同步等待设备返回结果

    说明 对于透传格式（透传/自定义）数据，则会先调用数据解析脚本中的protocolToRawData方法，对数据进行数据格式转换后，再将格式转换后的数据下发给设备。

  4. 设备完成处理业务后，返回处理结果。若超时，则返回超时的错误信息。
